錘式破碎機簡介

錘式破碎機簡稱錘破機,有小型錘破和重錘破之分,產量范圍跨度大,從幾噸到上千噸不等。適用于破碎各種抗壓強度不超過200MPa的中等硬度物料和脆性物料,像煤矸石、石灰石、石膏、磚渣、瓦片、鹽、白亞、明礬等200多種物料。錘破具備多種破碎方式,如打擊、沖擊、剪切、研磨作用等,根據物料性質選擇合理破碎方式,從而達到有效破碎力。

重錘式破碎機,一機多用,收益高

紅星機器40年致力于礦山設備的研發、生產,其中錘式破碎機(錘破機)經過升級改造,性能優勢更加明顯,破碎石料一次成型,特別是破碎石灰石效果明顯更為顯著,錘頭耐磨性增加,利用率提高,破碎產量提高,篩條架和篩條的使用時間延長,整個設備可節省40%左右的運行成本。

錘式破碎機

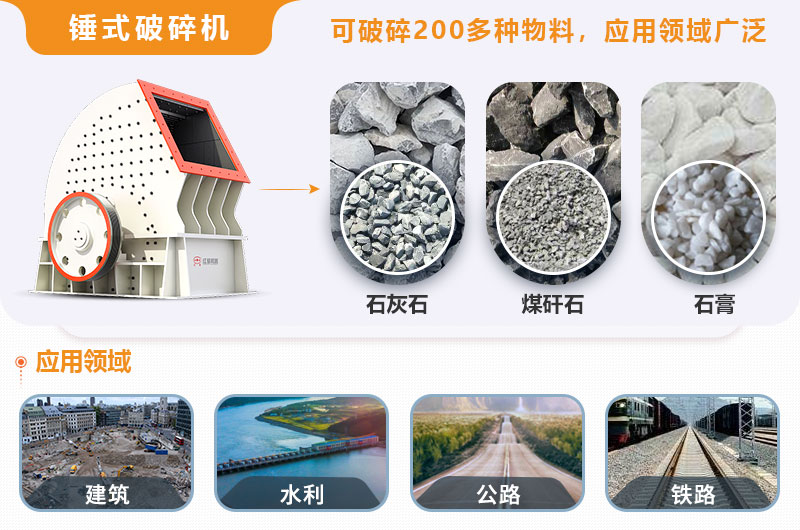

錘破:適用200多種物料的破碎,可應用于多個行業

產品展示

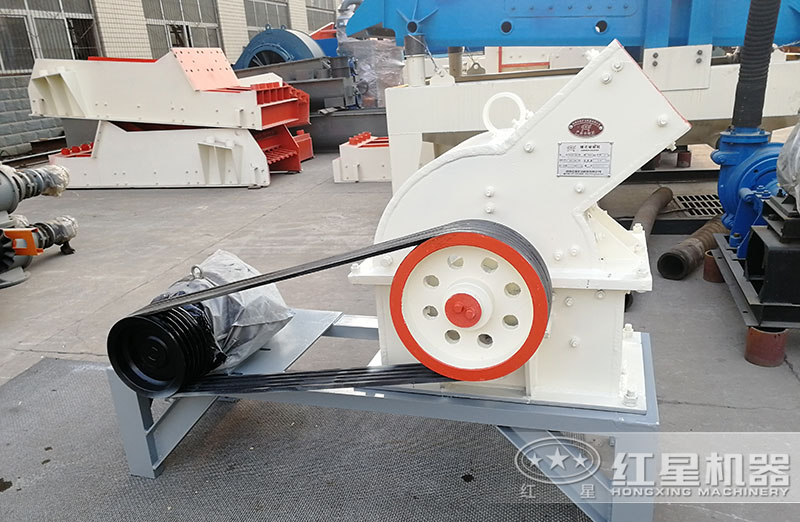

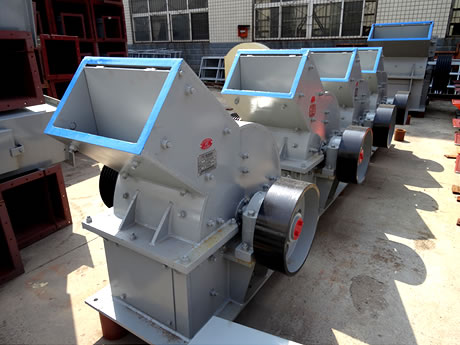

小型錘式破碎機

小型錘破

體積小易操作

推薦型號:PCΦ1000×1000

推薦理由:時產3-55噸,體積小、產量適中,很適合小型砂石廠或家用

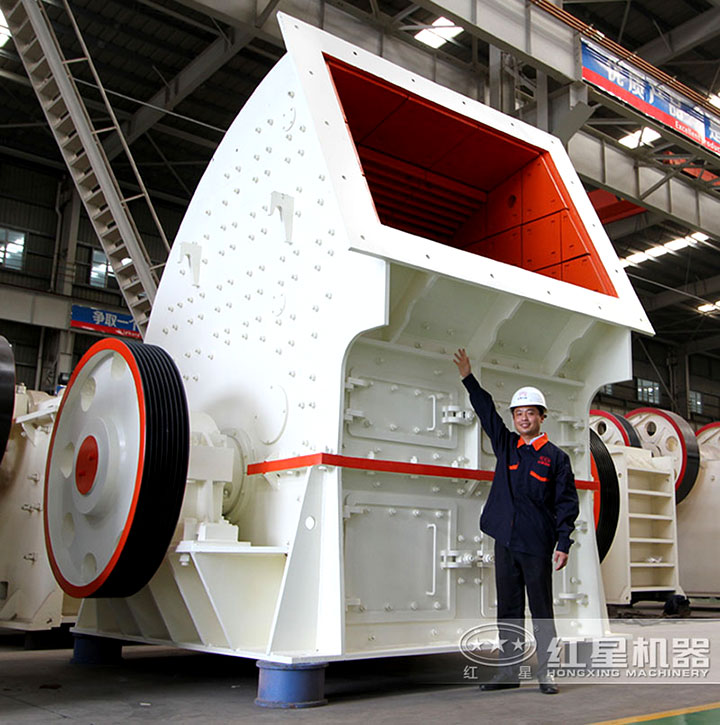

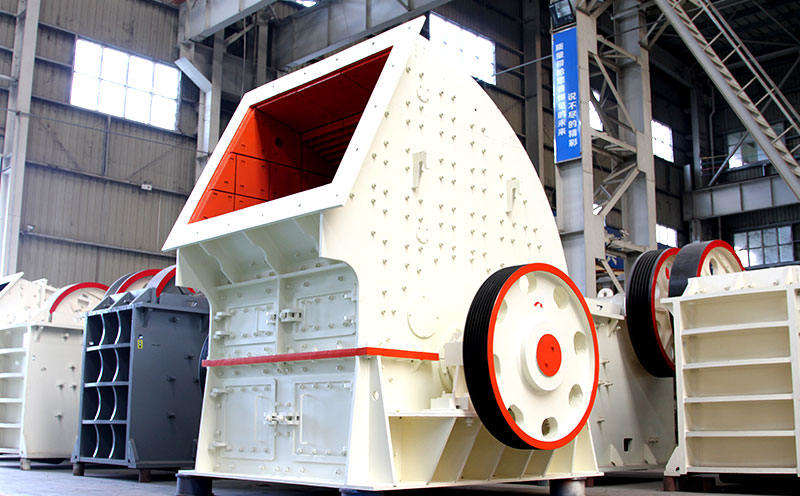

PCZ型重錘式破碎機

整型錘破

成品粒型好“一次成型”

推薦型號:PCZ1615、PCZ1920

推薦理由:時產80-3000噸,可實現一次成型,降低前期投資,能耗低,產量高

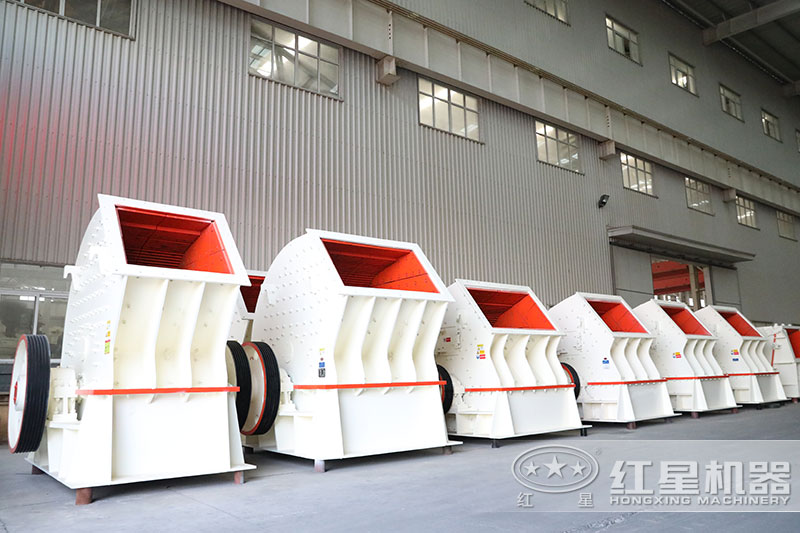

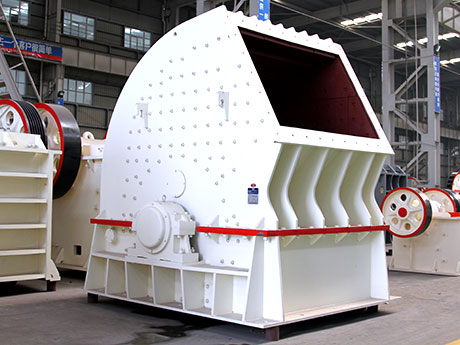

PCZ重錘式破碎機

不同型號的重錘式破碎機 【處理能力:80-3000t/h;進料粒度≦1000mm】

性能優勢

1、可連續工作,停機時間少:錘破機采用了環保、智能化的設計理念,可以實現長時間的正常運行,優化的運動參數,故障率低,停機時間少。

2、產品均勻、粒型好:重錘式破碎機破碎力度大,采用擊打式破碎原理,生產的成品粒型好、粒度均勻,過粉碎現象少。

3、配件材質耐磨度高、壽命長:錘破采用精選高錳鋼,并經過嚴格的熱處理工藝流程,從而得到單一的奧氏體組織,使用壽命與錳鋼、道軌等產品相比提高五倍以上,工作效率提高30%以上。

4、降低成本,耗能低:重錘式破碎機可直接將600-1000mm的物料一次性破碎成40mm以下,破碎比大,無需二次破碎整形過程,可為用戶節省投資成本40%左右。

錘式破碎機性能優勢

錘破碎石:效率提高30%,成本降低40%

客戶案例產品現場

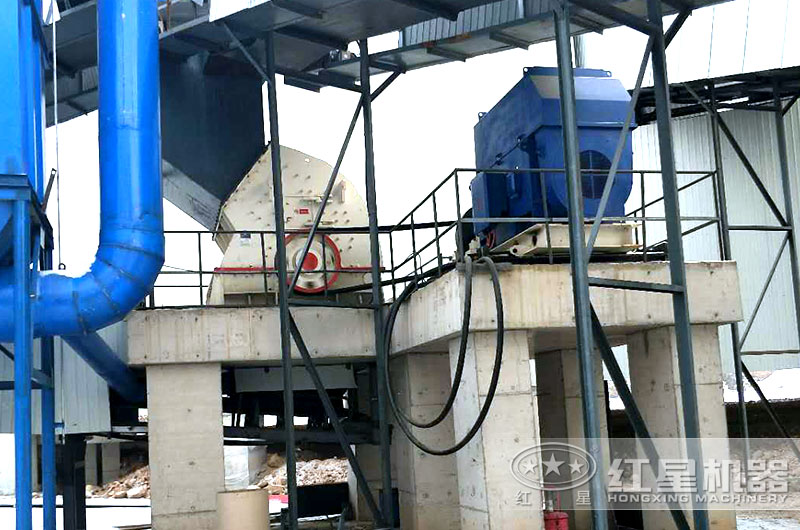

重錘式破碎機安裝現場

時產800噸的大型破碎生產線安裝現場

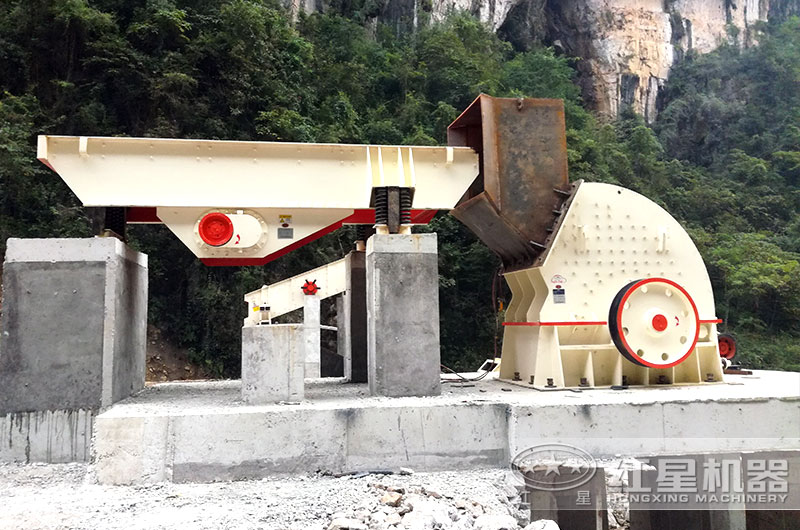

重錘式破碎機作業現場

達州重錘式破碎機作業現場

如何獲取錘式破碎機報價

紅星錘破小產量幾萬塊錢一臺,大產量從幾十萬到上百萬不等,產量越高,設備越智能,報價越高,如果您有購機意向可點擊在線咨詢獲取報價單,更有專工程師為您設計專屬配置方案,從選型到收益全包服務更省心,后期還提供專業人員不定時訪問狀況。

錘式破碎機客戶參觀

現貨直發,來廠參觀免費接送

紅星錘破機質量可靠、性能高,客戶在使用中方便、快捷,而且智能化的控制面板,只需一兩人就可以完成作業,節省投資,降低費用,有固定式和移動式兩種,用戶可根據自己需求選擇,廠家支持先考察再購機。

工作原理

電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內,受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部,設有篩板,粉碎物料小于篩孔尺寸的粒級通過篩板排出,大于篩孔尺寸的粗粒級阻留在篩板上繼續受到錘子的打擊和研磨, 后通過篩板排出錘破機外。

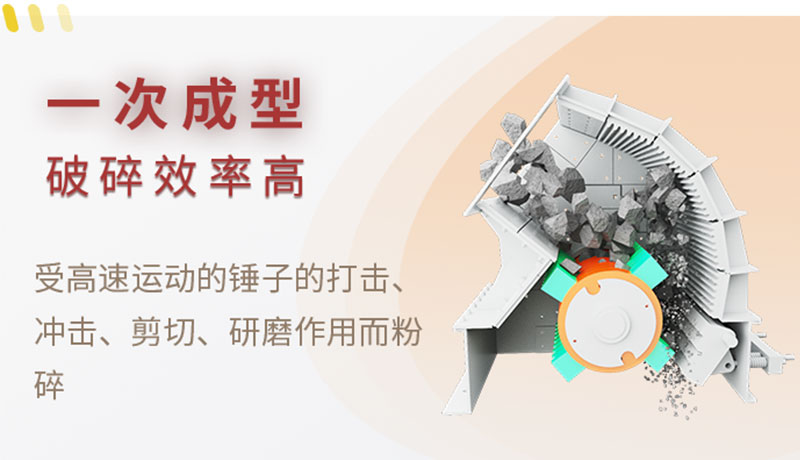

錘式破碎機原理圖

工作原理,石料破碎更清晰

組成結構

1、篩條架、篩條、篩條架、篩條安裝定位后,采用耐磨堆焊焊條加固篩條架。易磨損工作面的堆焊高度達5mm左右,同時將篩條焊接固定在篩條架上,可防止篩條架變形,篩條散落,起固定保護作用。

2、進行錘式破碎機(錘破機)的轉子動靜平衡試驗,安裝打擊平衡錘頭,這種改進是解決錘破(錘破機)振動的重要途徑。

3、篩條架加長160mm,可以多布置4根篩條,增加錘式破碎機(錘破機)做功面積,合格粒度的產品及時排出破碎腔,減少過粉碎的產生,減輕設備負荷,便于提高生產能力。

4、上部機架整體式結構改為剖分式結構,此結構使檢修轉子很方便,只須將剖分部分的左部搬離即可吊出轉子。

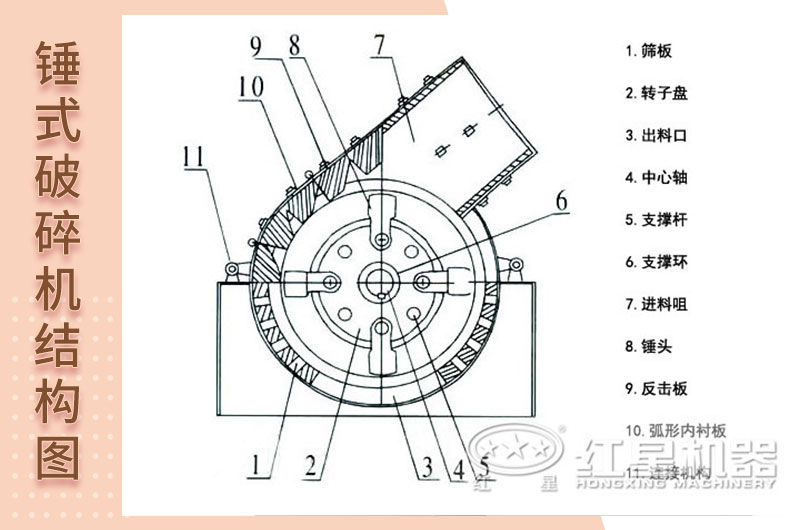

錘式破碎機結構圖

錘破主要由錘頭、反擊板、中心軸、篩板等結構組成

錘式破碎機生產廠家優勢與服務

市場上的錘式破碎機生產廠家有很多,這里為用戶推薦的是河南紅星機器,關于推薦該廠家的原因主要有:

1、過硬的質量

在對錘式粉碎機的生產加工中,不僅在原材料的選材上非常的嚴格,而且操作人員擁有豐富的生產經驗、成熟生產工藝,生產出的錘式破碎機質量更可靠、穩定性更強,設備在作業中的故障率低、使用壽命長,在對物料的破碎生產中成品率高。

2、完善的服務

售前可根據需要幫助客戶制定合理、經濟的選購方案,售后對用戶所選設備進行安裝、調試,并免費對操作人員進行技術指導,保證設備后期的正常運轉,售后不定期對用戶進行回訪,及時對客戶存在的問題進行解答,降低設備的停機時間,幫助用戶獲得更大的盈利。

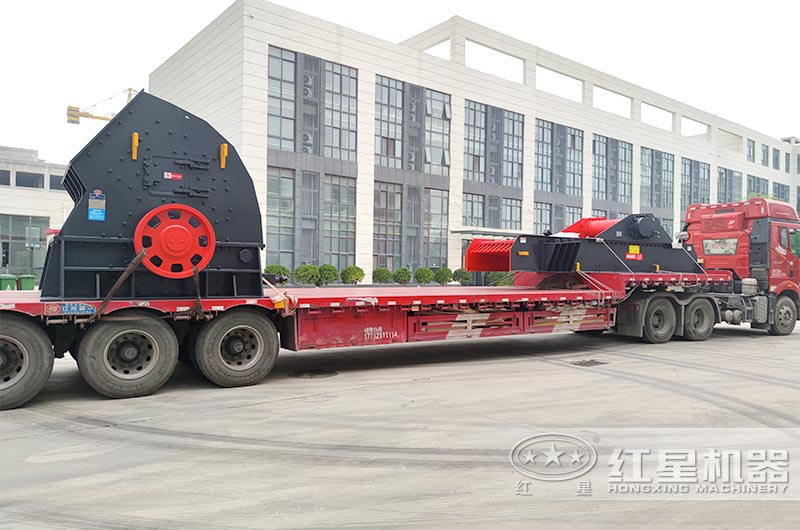

錘式破碎機廠家發貨

錘式破碎機廠家發貨

紅星“EPC項目總包服務”

錘式破碎機生產廠家一站式購機服務

技術參數

  • 錘式破碎機
  • PCZ型重錘式破碎機
規格 處理能力(t³/h)
電機功率
(kw)
PCΦ400×300 3-10 4P 11
PCΦ600×400 6-22 4P 22
PCΦ800×600 10-40 4P 55
PCΦ1000×800 15-50 4P 75
PCΦ1000×1000 18-55 4P 90

注:產量根據不同物料,進料粒度等因素其結果將有所不同

型號 轉子直徑×長度 (mm) 進料口(長×寬)(mm) 最佳進料粒度 (mm) 處理能力(t/h) 電機功率 (kw) 外形尺寸 長×寬×高 (mm)
PCZ1308 Φ1330×790 870×780 ≤380 60-160 132 2880×2130×2390
PCZ1410 Φ1400×1000 1060×740 ≤450 80-210 2×90(160) 2830×2100×2485
PCZ1610 Φ1600×1000 1090×930 ≤480 100-230 2×132 3370×2415×2750
PCZ1612 Φ1600×1200 1340×1140 ≤500 120-350 2×160 3370×2613×2750
PCZ1615 Φ1600×1500 1570×1140 ≤550 200-550 2×200 3370×2925×2750
PCZ1716 Φ1700×1600 1420×1200 ≤600 400-850 2×250 3520×3000×3210
PCZ1720 Φ1700×2000 2030×1200 ≤650 500-1000 2×400 3670×3390×3330
PCZ1920 Φ1900×2000 1980×1210 ≤750 800-1500 2×500 4490×3910×3600
PCZ2225 Φ2200×2500 2530×1610 ≤1000 1500-3000 1250 4890×5010×4560

注:產量根據不同物料,進料粒度等因素其結果將有所不同
