HD德版顎式破碎機簡介

HD德版顎式破碎機是紅星機器以自身近40年的破碎行業工程案例經驗,與德國破碎機專家聯合開發的HD系列高性能顎式破碎機,為礦山和碎石生產線提產提質帶來新的突破。

德版顎破

德版顎式破碎機應用領域

HD德版顎式破碎機的特點在于將破碎腔型、運動參數的優化設計合理,不僅使機器產能和產品質量大大提升,而且擴大了產品應用范圍 。HD可廣泛應用于金屬和非金屬礦、建筑、砂石、水泥、冶金等各個行業,在處理堅硬物料方面,有著出色表現。

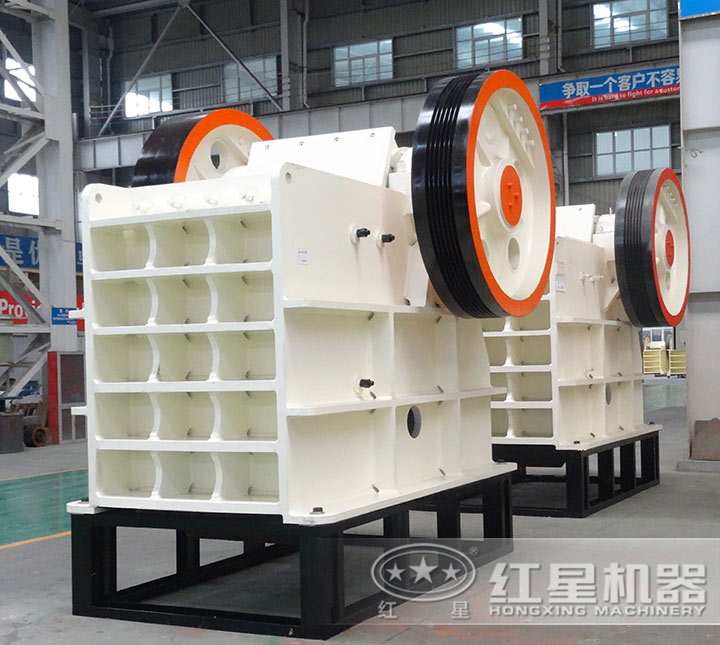

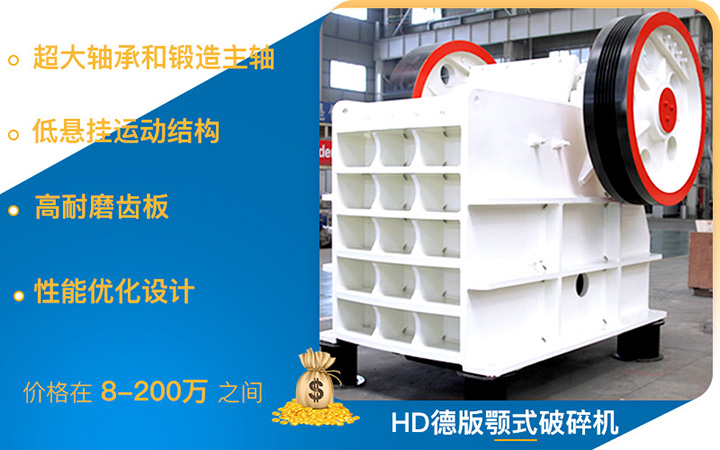

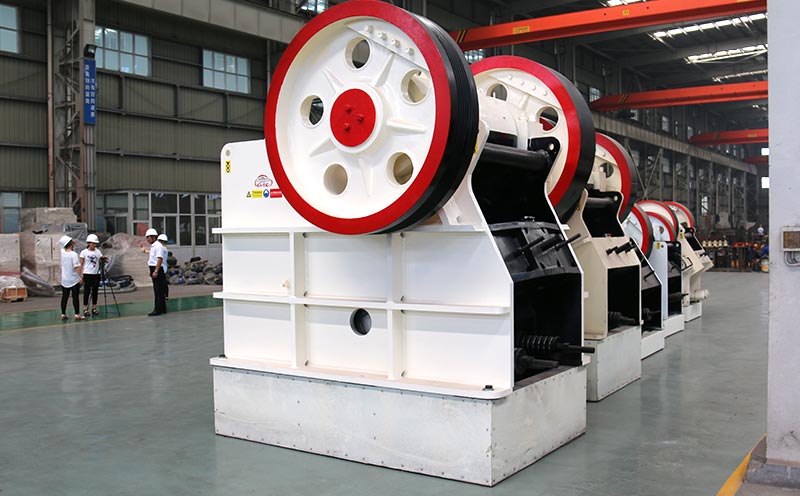

HD德版顎式破碎機

顎破

HD98(751)處理能力110-330t/h,出料粒度75-175mm

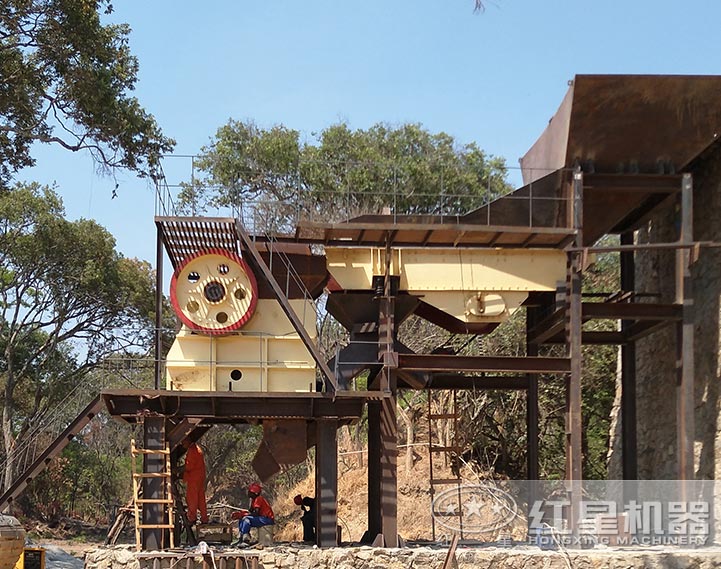

顎破現場

HD德版顎破作業現場

設備優勢

HD德版顎式破碎機三大優勢

1、與同等規格的顎式破碎機相比,HD結構簡單合理,占用空間小,適應性更強,可廣泛應用于金屬與非金屬、水泥、建筑、砂石、冶金等行業。
2、應用于建筑碎石、機制砂生產流程,特別是破碎玄武巖等堅硬物料時,相比傳統顎式破碎機,HD因其高耐磨材質和制作工藝,生產效率更高,運營成本更低。
3、應用于黑色、有色金屬選礦流程中時,HD能有效降低礦石的粒度,實現多碎少磨,提高生產線的生產能力,降低能耗,大幅度提高選礦廠的經濟效益。

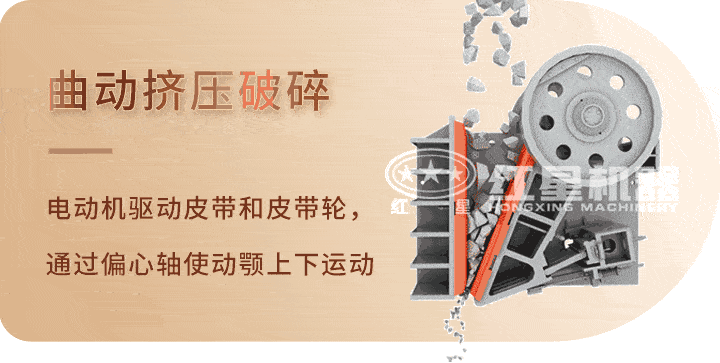

工作原理

德版顎式破碎機的工作方式為曲動擠壓型:電動機驅動皮帶和皮帶輪,通過偏心軸使動顎上下運動,當動顎上升時肘板與動顎間夾角變大,從而推動動顎板向固定顎板接近,與其同時物料被壓碎或劈碎,達到破碎的目的;當動顎下行時,肘板與動顎夾角變小,動顎板在拉桿、彈簧的作用下,離開固定顎板,此時已破碎物料從破碎腔下口排出。

顎式破碎機工作原理

德版顎式破碎機工作原理

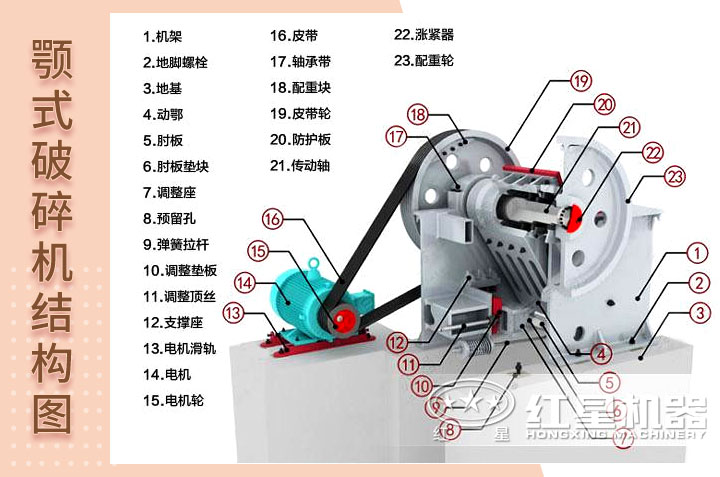

德版顎式破碎機結構圖

顎式破碎機的結構比較簡單,主要由機架、工作機構、傳動機構、調節裝置、保險裝置和潤滑系統等部分組成。結構緊湊、設計合理,設備運行平穩有效。

顎式破碎機結構圖

公司生產的不僅有固定式德版顎破,還生產的有移動式顎破,在對石料的破碎生產中可隨時進行轉場,同時也不需要打樁,碎石效率更高、可為企業創造的經濟效益更高。

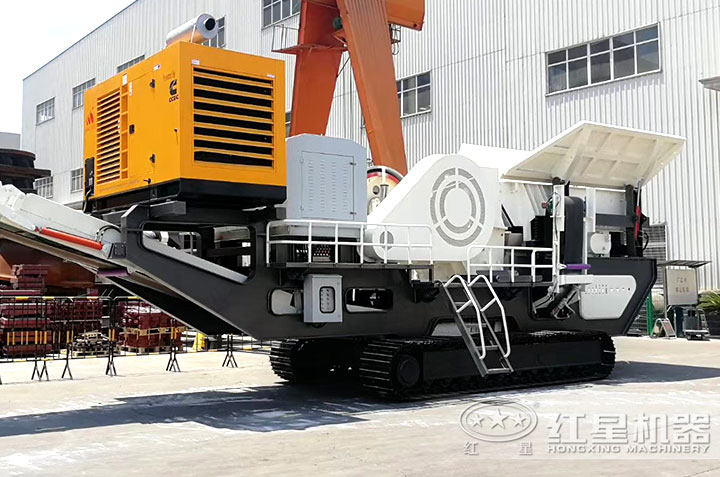

顎式移動破碎機

移動德版顎破,轉場自由,有效作業

技術參數

型號 進料口尺寸 最大進料粒度 (mm) 出料口調整范圍 處理能力(t/h) 電機功率 外形尺寸
長×寬×高 (mm)
HD72(57) 460×720 425 45-100 50-120 6P   55 2100×1556×1640
HD86(69) 580×860 500 50-150 60-260 8P   75 2200×1754×1810
HD98(751) 680×980 630 75-175 110-350 8P   110 2660×1960×2175
HD110(912) 850×1100 750 100-200 230-550 6P   132 2960×2381×2556
HD125 950×1250 900 125-225 280-750 8P   160 3500×2614×2925

注:產量根據不同物料,進料粒度等因素其結果將有所不同
